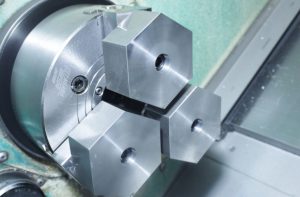

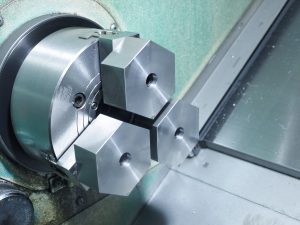

NC旋盤パワーチャック用六角生爪カメチャック

旋盤・マシニング加工担当者様 製造・生産技術者様へ

六角生爪カメチャックは成型できるカドは最大6コーナーですので、段取りの効率化とコストパフォーマンスの向上に貢献します。
六角が密着する形状なので小径ワークもチャッキング可能です。幅広生爪のように利用することできます。カメチャックを導入すると段取り時間や生爪交換の効率化・時間短縮につながります。後工程のフライスやマシニングで使用できるように互換性を持たせることもでき加工の幅が広がります。

<仕様>

■親爪 8インチ用 ※その他サイズご相談ください。 溝幅:14mm ※カメチャック専用のTナットが必要です。 ピッチ:P1.5 工作機械のパワーチャックにベースとして取り付けます。 ■子爪 六角幅:85mm 材質:鉄製 ※ご要望がありましたらアルミ製も製作可能です。 ※非磁性素材であるステンテス製の生爪も製作可能です。磁性を持たせたくない場合やワークの材質と同じにすることにより切粉処理等、作業面で効率化することができます。その他真鍮・樹脂などの材質でも要望に合わせて製作致します。

生爪成型

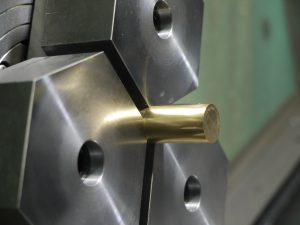

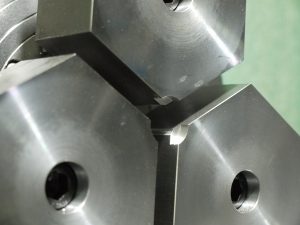

市販のチャックメイトや生爪成型リングなどを使用して成型してください。 ワークの外周に合わせて成型 ワークをくわえます。

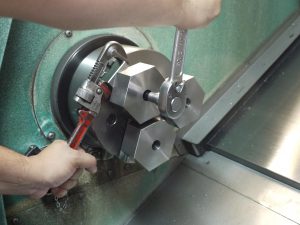

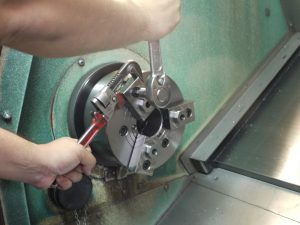

取付

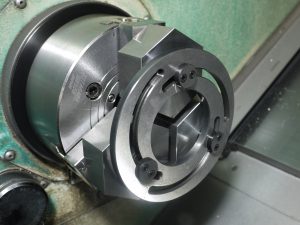

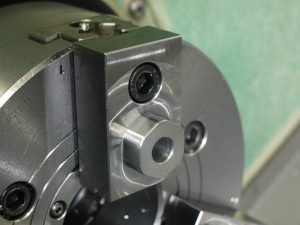

専用のTナットと親爪をチャックに取り付けます。 親爪がとりついた状態。 子爪を取り付けます。

使用

NC旋盤作業の効率化・スピードアップ・省スペース化にぜひご利用ください。
